Gambar Teknik Mesin, Simbol Gambar Listrik, Nomor Perangkat Kontrol, dan Diagram Sekuens (Standar JIS / JEM)
機械製図・電気用図記号・制御器具番号とシーケンス接続図(JIS・JEM規格)
Sertifikat Perakitan Peralatan Listrik – Panel 電気機器組立て (teori Kelas 2) · 技能検定「電気機器組立て」2級 学科(配電盤・制御盤組立て) · Disusun oleh Tokutei Pass berdasarkan materi resmi; tidak disalin kata per kata.
機械製図の第三角法・線の種類と寸法記入法(JIS B 0001)
Proyeksi Sudut Ketiga, Jenis Garis, dan Aturan Pencantuman Dimensi pada Gambar Mesin (JIS B 0001)
日本産業規格(JIS B 0001)の機械製図では、原則として「第三角法」を用います。第三角法では主な面を示す「正面図」を基準として、その上側に「平面図(上から見た図)」、右側に「右側面図」、左側に「左側面図」、下側に「下面図」を配置します。
Dalam gambar mesin menurut Standar Industri Jepang (JIS B 0001), pada prinsipnya digunakan "proyeksi sudut ketiga". Dengan "pandangan depan" sebagai acuan utama, di bagian atasnya ditempatkan "pandangan atas (denah)", di sebelah kanannya "pandangan samping kanan", di sebelah kirinya "pandangan samping kiri", dan di bagian bawahnya "pandangan bawah".
製図に用いる線の種類は、目に見える外形を示す「外形線=太い実線」、見えない部分の形を示す「かくれ線=破線」、円や対称図形の中心を示す「中心線=細い一点鎖線」、可動部の移動位置等を示す「想像線=細い二点鎖線」、寸法線や引出線の「細い実線」と定められています。
Jenis garis yang digunakan dalam gambar ditetapkan sebagai: "garis tepi tampak = garis kontinu tebal" untuk bentuk luar yang terlihat, "garis tersembunyi = garis putus-putus" untuk bagian yang tidak terlihat, "garis sumbu = garis strip-titik tipis" untuk pusat lingkaran/simetri, "garis imajiner = garis strip-dua-titik tipis" untuk posisi gerak bagian bergerak, dan "garis kontinu tipis" untuk garis dimensi serta garis penunjuk.
寸法数値の前に付ける記号は、直径が「φ(まる)」、半径が「R」、正方形の一辺が「□(かく)」、球の直径・半径が「Sφ・SR」、板厚が「t」、45°の面取りが「C(例:C2は2mm×45°)」です。
Simbol yang dicantumkan di depan angka dimensi adalah: diameter "φ (maru)", jari-jari "R", sisi bujur sangkar "□ (kaku)", diameter dan jari-jari bola "Sφ, SR", tebal pelat "t", serta chamfer 45° "C (contoh: C2 berarti 2mm × 45°)".
JISの寸法記入法において、「角度の寸法線」は角度を構成する2辺の交点(頂点)を中心とする「円弧」で描き、また扇形の円弧の中心角が大きい場合の寸法補助線は中心に向かう放射線状に引きます(直線で角度を示したり平行線で引き出すのは誤りです)。
Dalam aturan dimensi JIS, "garis dimensi sudut" digambar sebagai "busur lingkaran" yang berpusat pada titik potong (titik puncak) dua sisi pembentuk sudut tersebut, dan bila sudut pusat busur juring berukuran besar maka garis bantu dimensi ditarik secara radial menuju pusat (menggambar garis lurus untuk sudut atau menarik garis bantu sejajar adalah salah).
また円弧の半径 R を示す寸法線には、円弧側にのみ矢印をつけ、中心側には矢印をつけません。同じ寸法の穴が複数ある場合は「4−φ9(直径9mmの穴が4個)」のように個数を前に記します。
Selain itu, pada garis dimensi yang menunjukkan jari-jari R suatu busur, tanda panah hanya diberikan pada sisi busur dan tidak diberikan pada sisi pusat. Jika terdapat beberapa lubang berukuran sama, jumlahnya ditulis di depan seperti "4−φ9 (4 buah lubang berdiameter 9mm)".
Poin penting
- 第三角法では正面図の上に平面図、右に右側面図を配置し、外形線は太い実線、かくれ線は破線、中心線は細い一点鎖線で描く
Pada proyeksi sudut ketiga, pandangan atas ditempatkan di atas dan pandangan samping kanan di kanan pandangan depan; garis tampak memakai garis kontinu tebal, garis tersembunyi memakai garis putus-putus, dan garis sumbu memakai garis strip-titik tipis - 寸法補助記号は直径が「φ」、半径が「R」、正方形の辺が「□」、板厚が「t」、45°面取りが「C」である
Simbol bantu dimensi adalah "φ" untuk diameter, "R" untuk jari-jari, "□" untuk sisi persegi, "t" untuk tebal pelat, dan "C" untuk chamfer 45° - 角度の寸法線は頂点を中心とする円弧で描き、半径 R の寸法線は円弧側にのみ矢印をつける
Garis dimensi sudut digambar berupa busur lingkaran berpusat di titik puncak, sedangkan garis dimensi jari-jari R hanya diberi panah di sisi busur
| Kosakata | Arti |
|---|---|
| 第三角法(正面図・平面図・右側面図) | Proyeksi sudut ketiga (pandangan depan, pandangan atas, pandangan samping kanan) |
| 外形線(太い実線)・かくれ線(破線)・中心線(一点鎖線) | Garis tepi tampak (kontinu tebal), garis tersembunyi (putus-putus), garis sumbu (strip-titik) |
| 寸法補助記号(φ・R・□・t・C) | Simbol bantu dimensi (φ, R, □, t, C) |
| 角度・円弧・半径のJIS寸法記入法 | Aturan pencantuman dimensi sudut, busur, dan jari-jari menurut JIS |
はめあい方式(すきまばめ・中間ばめ・しまりばめ)と形状・位置公差・表面性状
Sistem Suaian (Suaian Longgar, Suaian Pas, Suaian Sesak), Toleransi Bentuk/Posisi, dan Kekasaran Permukaan
軸と穴を組み合わせる際の締まり具合(ゆるみ具合)の関係を「はめあい」といい、JISでは穴と軸の寸法公差域の位置関係により「すきまばめ」「しまりばめ」「中間ばめ」の3種類に分類しています。
Hubungan kekencangan (atau kelonggaran) saat memasangkan poros dan lubang disebut "suaian (hameai)", yang oleh JIS diklasifikasikan menjadi 3 jenis berdasarkan hubungan posisi daerah toleransi lubang dan poros: "suaian longgar", "suaian sesak", dan "suaian pas (transisi)".
「すきまばめ」は穴の最小許容寸法が軸の最大許容寸法より大きく、組み立てたとき常に「すきま」ができるはめあいです。反対に「しまりばめ」は軸の方が穴より常に大きく、組み立てたとき常に「しめしろ」ができるはめあいです。
"Suaian longgar (clearance fit)" memiliki ukuran batas minimum lubang lebih besar daripada ukuran batas maksimum poros, sehingga selalu menghasilkan "celah (clearance)" saat dirakit. Sebaliknya, "suaian sesak (interference fit)" memiliki ukuran poros yang selalu lebih besar daripada lubang sehingga selalu menghasilkan "kesesakan (interference)".
「中間ばめ」は穴と軸の公差域が重なり合っており、仕上がった穴と軸の実寸法によって「すきまができる場合と、しめしろができる場合の両方があるはめあい」です。また一般には穴の公差域(H7など)を基準にして軸の寸法を変える「穴基準はめあい」が多く用いられます。
"Suaian pas (transition fit)" memiliki daerah toleransi lubang dan poros yang saling tumpang tindih, sehingga tergantung ukuran aktual lubang dan poros setelah pengerjaan, "terdapat kemungkinan menghasilkan celah maupun kesesakan". Umumnya banyak digunakan "suaian sistem lubang dasar" yang menjadikan daerah toleransi lubang (seperti H7) sebagai acuan dan mengubah ukuran poros.
部品の形状や姿勢・位置の精度を指定する「形状・位置公差(JIS B 0021)」には、平面の平らさを示す「平面度」、基準(データム)に対する「平行度・直角度・同軸度・位置度」などがあります。
"Toleransi bentuk dan posisi (JIS B 0021)" yang menentukan ketelitian bentuk, orientasi, dan posisi komponen meliputi "kerataan (flatness)" yang menunjukkan kerataan bidang, serta "kesejajaran, ketegaklurusan, kesumbuan (koaksialitas), dan posisi" terhadap bidang acuan (datum).
加工表面の滑らかさを示す「表面性状(表面粗さ:JIS B 0601)」には、算術平均粗さ「Ra(単位:μm)」や最大高さ粗さ「Rz」が用いられ、数値が小さいほど平滑な仕上げ面であることを示します。
"Tekstur permukaan (kekasaran permukaan: JIS B 0601)" yang menunjukkan kehalusan permukaan hasil pemesinan menggunakan kekasaran rata-rata aritmatika "Ra (satuan: μm)" dan kekasaran tinggi maksimum "Rz", di mana nilai yang semakin kecil menunjukkan permukaan akhir yang semakin halus.
Poin penting
- はめあいには、常にすきまができる「すきまばめ」、常にしめしろができる「しまりばめ」、実寸法によりすきままたはしめしろができる「中間ばめ」がある
Suaian terdiri dari "suaian longgar" yang selalu bercelah, "suaian sesak" yang selalu sesak, dan "suaian pas" yang dapat bercelah atau sesak tergantung ukuran aktual - 機械加工では、穴の公差域(H)を一定にして軸の公差域を変える「穴基準はめあい」が広く使われる
Dalam pemesinan, "suaian sistem lubang dasar" yang menjaga daerah toleransi lubang (H) tetap dan mengubah daerah toleransi poros digunakan secara luas - 表面粗さには「算術平均粗さ(Ra)」や「最大高さ粗さ(Rz)」が用いられる
Kekasaran permukaan menggunakan "kekasaran rata-rata aritmatika (Ra)" dan "kekasaran tinggi maksimum (Rz)"
| Kosakata | Arti |
|---|---|
| すきまばめ・中間ばめ・しまりばめ | Suaian longgar, suaian pas (transisi), dan suaian sesak |
| 穴基準はめあいと寸法公差 | Suaian sistem lubang dasar dan toleransi ukuran |
| 形状・位置公差(平面度・平行度・直角度)とデータム | Toleransi bentuk dan posisi (kerataan, kesejajaran, ketegaklurusan) serta datum |
| 表面性状(算術平均粗さ Ra・最大高さ粗さ Rz) | Tekstur permukaan (kekasaran rata-rata aritmatika Ra, tinggi maksimum Rz) |
配電盤・制御盤の接続図(単線接続図・展開接続図・裏面接続図)
Diagram Pengawatan Panel Distribusi dan Kontrol (Diagram Satu Garis, Diagram Sekuens, dan Diagram Pengawatan Belakang)
配電盤や制御盤の設計・製作・保守に用いられる図面には、盤の外観寸法や器具配置を示す「外形図(構造図)」のほか、電気的な接続関係を表す「単線接続図」「展開接続図」「裏面接続図(内部接続図)」があります。
Gambar yang digunakan dalam perancangan, pembuatan, dan pemeliharaan panel distribusi dan panel kontrol selain "gambar bentuk luar (gambar konstruksi)" yang menunjukkan dimensi luar dan tata letak komponen, meliputi "diagram koneksi satu garis", "diagram koneksi bentang (diagram sekuens)", dan "diagram koneksi sisi belakang (diagram koneksi internal)".
「単線接続図(スケルトン図)」は、三相3線式などの多相回路であっても「1本の線(単線)」で代表させ、電気用図記号と制御器具番号・文字記号を用いて、主回路機器や計器・保護継電器の全体構成と接続関係を一目で分かるように描いた図面です。
"Diagram koneksi satu garis (skeleton diagram)" mewakili rangkaian banyak fasa seperti 3 fasa 3 kawat hanya dengan "1 garis tunggal", menggunakan simbol gambar listrik, nomor perangkat kontrol, dan simbol huruf agar konfigurasi keseluruhan serta hubungan sambungan peralatan rangkaian utama, alat ukur, dan relai proteksi dapat dipahami dalam sekali pandang.
「展開接続図(シーケンス図)」は、機器の実際の取付位置や外形にはとらわれず、電磁接触器やリレーの「動作コイル」と「各接点」を機能別に分離して配置し、電流の流れや制御動作の順序(シーケンス)が最も理解しやすいように展開して描いた図面です。
"Diagram koneksi bentang (diagram sekuens)" tidak terikat pada posisi pemasangan fisik atau bentuk luar peralatan, melainkan memisahkan "koil kerja" dan "tiap kontak" dari kontaktor magnetik maupun relai menurut fungsinya, lalu membentangkannya agar aliran arus dan urutan operasi kontrol (sekuens) paling mudah dipahami.
展開接続図では、原則として上または左の母線から下または右へ向かって動作順に回路を並べ、すべての接点は「電源が切れて外力が加わっていない無励磁(復帰)状態」で作図します。
Pada diagram sekuens, pada prinsipnya rangkaian disusun sesuai urutan kerja dari rel sumber atas atau kiri menuju ke bawah atau kanan, dan semua kontak digambar dalam "kondisi tanpa eksitasi (kondisi normal/kembali) saat sumber daya mati dan tanpa gaya luar".
「裏面接続図(内部接続図・実体配線図)」は、配電盤・制御盤を「裏面(配線作業面)」から見た実際の機器配置や端子台の位置通りに描き、どの端子とどの端子をどの電線でつなぐかを直接示した製造・配線作業用の図面です。
"Diagram koneksi sisi belakang (diagram koneksi internal / diagram pengawatan fisik)" digambar sesuai tata letak peralatan dan posisi blok terminal aktual sebagaimana dilihat dari "sisi belakang (sisi kerja pengawatan)" panel, menunjukkan secara langsung terminal mana dihubungkan ke terminal mana dengan kabel apa untuk pekerjaan produksi dan pengawatan.

Poin penting
- 「単線接続図」は、図記号と制御器具番号等を用いて、多相回路を含む主回路全体の機器構成や接続関係を単線で表した図である
"Diagram koneksi satu garis" menggunakan simbol gambar dan nomor perangkat kontrol untuk menyatakan konfigurasi peralatan dan hubungan sambungan seluruh rangkaian utama multi-fasa dengan satu garis - 「展開接続図(シーケンス図)」は、機器の実配置に関係なく、制御動作の順序や機能が理解しやすいようにコイルと接点を分けて描いた図である
"Diagram koneksi bentang (diagram sekuens)" memisahkan koil dan kontak berdasarkan fungsi tanpa memandang tata letak fisik agar urutan kerja kontrol mudah dipahami - 「裏面接続図」は、盤の裏面から見た実際の器具位置・端子配列通りに電線の接続を示した配線作業用の図である
"Diagram koneksi sisi belakang" menunjukkan sambungan kabel sesuai posisi komponen dan susunan terminal aktual dilihat dari belakang panel untuk pekerjaan pengawatan
| Kosakata | Arti |
|---|---|
| 単線接続図(スケルトン図・全体構成図) | Diagram koneksi satu garis (skeleton diagram / diagram konfigurasi total) |
| 展開接続図(シーケンス図・機能別配置) | Diagram koneksi bentang (diagram sekuens / tata letak fungsional) |
| 裏面接続図(内部接続図・配線作業用) | Diagram koneksi sisi belakang (diagram koneksi internal / untuk kerja pengawatan) |
| 外形図(構造図)と器具配置図 | Gambar bentuk luar (gambar konstruksi) dan gambar tata letak peralatan |

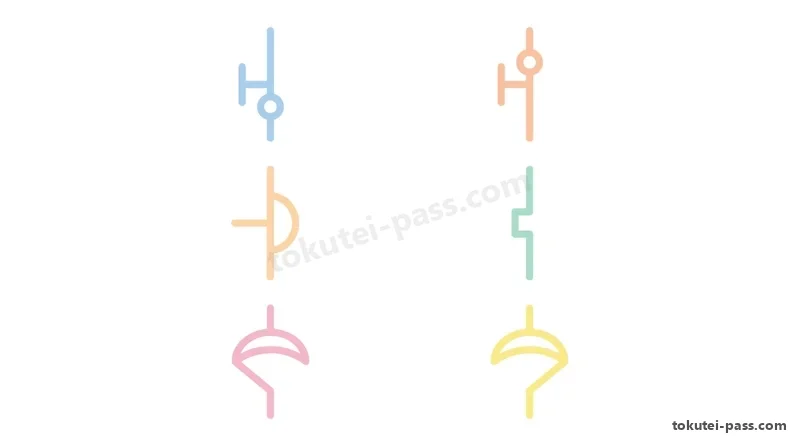

電気用図記号(JIS C 0617)のa接点・b接点・操作スイッチ・タイマ限時接点
Simbol Gambar Listrik (JIS C 0617): Kontak-a, Kontak-b, Sakelar Operasi, dan Kontak tunda Timer
JIS C 0617(電気用図記号)において、操作していない平常状態(無励磁状態)で開いており、操作(動作)すると閉じて導通する接点を「メーク接点(a接点:常開接点 NO)」といいます。縦描き図面では固定接点の「右側」、横描き図面では「上側」に可動片を描きます。
Dalam JIS C 0617 (Simbol Gambar untuk Teknik Listrik), kontak yang terbuka pada kondisi normal saat tidak dioperasikan (tanpa eksitasi) dan menutup menghantarkan arus saat dioperasikan disebut "kontak Make (kontak-a: normally open NO)". Pada gambar vertikal, bilah kontak gerak digambar di "sisi kanan" kontak diam, dan pada gambar horizontal di "sisi atas".
反対に、操作していない平常状態で閉じており、操作(動作)すると開いて回路を切る接点を「ブレーク接点(b接点:常閉接点 NC)」といいます。縦描きでは「左側」、横描きでは「下側」に可動片を描きます。また共通端子を持つ切換接点を「c接点(トランスファ接点)」といいます。
Sebaliknya, kontak yang tertutup pada kondisi normal saat tidak dioperasikan dan membuka memutus rangkaian saat dioperasikan disebut "kontak Break (kontak-b: normally closed NC)". Pada gambar vertikal digambar di "sisi kiri", dan pada gambar horizontal di "sisi bawah". Adapun kontak pindah dengan terminal bersama disebut "kontak-c (kontak transfer)".
接点の操作方法を示す図記号では、可動接点片の動く向きと同じ側に操作記号を描きます。操作部の先端が「T字形(横棒)」のものは一般の「手動操作スイッチ(手動自動復帰接点)」、コの字形のキャップが付いたものは「押しボタンスイッチ」、引っ張る矢印形は「プルスイッチ」を表します。
Pada simbol gambar yang menunjukkan metode operasi kontak, simbol operasi digambar di sisi yang sama dengan arah gerak bilah kontak. Ujung bagian operasi berbentuk "huruf T (palang datar)" menyatakan "sakelar operasi manual" umum, bentuk "tutup huruf U siku" menyatakan "sakelar tombol tekan (pushbutton switch)", dan bentuk panah tarik menyatakan "sakelar tarik (pull switch)".
また機械的な当たり(カムやドッグ)で作動する「リミットスイッチ(位置検出スイッチ)」は接点片に三角形のマークを付け、温度で作動する「温度スイッチ(サーマルスイッチ)」は四角形や温度記号を付けて区別します。
Selain itu, "limit switch (sakelar pendeteksi posisi)" yang bekerja karena sentuhan mekanis (nok atau dog) diberi tanda segitiga pada bilah kontaknya, sedangkan "sakelar suhu (thermal switch)" yang bekerja karena suhu dibedakan dengan tanda persegi atau simbol suhu.
タイマ(限時継電器)の「限時接点」では、コイルに電源が入ってから設定時間後に遅れて動作し、電源が切れると瞬時に戻る「オンディレー(限時動作・瞬時復帰)接点」に、動作方向(接点が動く向き)へ膨らむ半円弧(パラシュート形の傘マーク)を描きます。
Pada "kontak tunda waktu" dari timer (relai tunda waktu), "kontak on-delay (kerja tunda waktu, kembali seketika)"—yang bekerja setelah waktu tunda tertentu sejak koil diberi daya dan kembali seketika saat daya diputus—digambar dengan busur setengah lingkaran (tanda payung parasut) yang menggembung ke arah kerja (arah bergeraknya kontak).
Poin penting
- 動作したときに閉じる接点を「メーク接点(a接点)」、動作したときに開く接点を「ブレーク接点(b接点)」という
Kontak yang menutup saat bekerja disebut "kontak Make (kontak-a)", sedangkan kontak yang membuka saat bekerja disebut "kontak Break (kontak-b)" - JIS図記号で、操作線の先端がT字形のものは一般の「手動操作スイッチ」、コの字形のものは「押しボタンスイッチ」を示す
Pada simbol JIS, garis operasi berujung huruf T menunjukkan "sakelar operasi manual" umum, sedangkan ujung huruf U siku menunjukkan "sakelar tombol tekan" - タイマのオンディレー(限時動作・瞬時復帰)接点は、接点が動作する向きへ開いた半円弧記号を付けて表す
Kontak on-delay (kerja tunda waktu, kembali seketika) pada timer dinyatakan dengan simbol setengah lingkaran yang membuka ke arah gerak kerja kontak
| Kosakata | Arti |
|---|---|
| メーク接点(a接点)とブレーク接点(b接点) | Kontak Make (kontak-a) dan kontak Break (kontak-b) |
| 手動操作スイッチと押しボタンスイッチの図記号 | Simbol gambar sakelar operasi manual dan sakelar tombol tekan |
| リミットスイッチと温度スイッチの図記号 | Simbol gambar limit switch dan sakelar suhu |
| オンディレー限時接点とオフディレー限時接点 | Kontak tunda waktu on-delay dan kontak tunda waktu off-delay |
JEM制御器具番号(27・49・51・52・59・72・88)と文字記号(RSC・X・Y・W)
Nomor Perangkat Kontrol JEM (27, 49, 51, 52, 59, 72, 88) dan Simbol Huruf (RSC, X, Y, W)
日本電機工業会規格(JEM 1090)では、配電盤・制御盤の各機器に機能別の「基本器具番号(制御器具番号)」を定めています。電圧系では「27=交流不足電圧継電器(UVR)」「59=交流過電圧継電器(OVR)」「64=地絡過電圧継電器(OVGR)」です。
Standar Asosiasi Industri Manufaktur Listrik Jepang (JEM 1090) menetapkan "nomor perangkat dasar (nomor perangkat kontrol)" berdasarkan fungsi untuk setiap peralatan di panel distribusi dan kontrol. Untuk kelompok tegangan: "27 = Relai tegangan kurang AC (UVR)", "59 = Relai tegangan lebih AC (OVR)", dan "64 = Relai tegangan lebih gangguan tanah (OVGR)".
電流・熱・同期系では、「49=交流熱動継電器(サーマルリレー THR)」「51=交流過電流継電器(OCR)」「67=交流方向過電流継電器(地絡方向継電器 DGR)」「25=同期検出装置または同期投入装置」「30=表示継電器(故障表示器)」と定められています。
Untuk kelompok arus, panas, dan sinkronisasi ditetapkan: "49 = Relai termal AC (thermal relay THR)", "51 = Relai arus lebih AC (OCR)", "67 = Relai arus lebih terarah AC (relai gangguan tanah terarah DGR)", "25 = Perangkat deteksi sinkron atau penutup sinkron", dan "30 = Relai penunjuk (indikator gangguan)".
開閉器・遮断器系では、「52=交流遮断器(CB)」「72=直流遮断器(DCCB)」「42=運転用遮断器または接触器」「43=手動制御切替スイッチ」「88=補助電動機または電動機用電磁接触器」「89=開閉器(断路器 DS)」です(72を直流過電流継電器とする記述は誤りです)。
Untuk kelompok sakelar dan pemutus sirkuit: "52 = Pemutus sirkuit AC (CB)", "72 = Pemutus sirkuit DC (DCCB)", "42 = Pemutus sirkuit atau kontaktor operasi", "43 = Sakelar pemindah kontrol manual", "88 = Motor bantu atau kontaktor magnetik motor", dan "89 = Sakelar pemisah (disconnector DS)" (pernyataan bahwa 72 adalah relai arus lebih DC adalah salah).
また制御方式を表すJEM文字記号は、「AMC=自動制御」「SQC=シーケンス制御」「PMC=プログラム制御」「RSC=遠方監視制御」と定められています(RSCを追従制御とするのは試験で頻出する誤りです)。
Selain itu, simbol huruf JEM yang menyatakan metode kontrol ditetapkan sebagai: "AMC = Kontrol otomatis", "SQC = Kontrol sekuens", "PMC = Kontrol program", dan "RSC = Kontrol pengawasan jarak jauh (remote supervisory control)" (menyebut RSC sebagai kontrol pengikut / follow-up control adalah jebakan ujian yang sering keluar).
さらに遮断器などの付属器具を表すJEM文字記号では、「CC=投入コイル」「TC=引外しコイル」「X=投入用補助継電器」「Y=ポンピング防止継電器(再投入防止)」「W=補助開閉器(補助スイッチ)」です(Wを引外し自由継電器とする選択肢は誤りです)。
Selanjutnya dalam simbol huruf JEM untuk perangkat bantu pemutus sirkuit: "CC = Koil penutup (closing coil)", "TC = Koil pelepas (trip coil)", "X = Relai bantu penutup", "Y = Relai pencegah pemompaan (anti-pumping relay)", dan "W = Sakelar bantu (auxiliary switch)" (pilihan yang menyebut W sebagai relai bebas trip adalah salah).
Poin penting
- JEM制御器具番号は「27=交流不足電圧継電器、49=サーマルリレー、51=交流過電流継電器、52=交流遮断器、59=交流過電圧継電器」である
Nomor perangkat kontrol JEM adalah "27 = Relai tegangan kurang AC, 49 = Thermal relay, 51 = Relai arus lebih AC, 52 = Pemutus sirkuit AC, 59 = Relai tegangan lebih AC" - 器具番号「25」は同期投入(同期検出)装置、「72」は直流遮断器であり、72を直流過電流継電器とするのは誤りである
Nomor perangkat "25" adalah perangkat penutup sinkron (deteksi sinkron) dan "72" adalah pemutus sirkuit DC; menyebut 72 sebagai relai arus lebih DC adalah salah - JEM文字記号で「RSC=遠方監視制御(追従制御ではない)」、「X=投入用補助継電器・Y=ポンピング防止継電器・W=補助スイッチ」である
Dalam simbol huruf JEM, "RSC = Kontrol pengawasan jarak jauh (bukan kontrol pengikut)", serta "X = Relai bantu penutup, Y = Relai anti-pumping, W = Sakelar bantu"
| Kosakata | Arti |
|---|---|
| 基本器具番号(27:UVR・51:OCR・59:OVR) | Nomor perangkat dasar (27: UVR, 51: OCR, 59: OVR) |
| 器具番号 25(同期投入)・52(交流CB)・72(直流CB) | Nomor perangkat 25 (sinkronisasi), 52 (CB AC), dan 72 (CB DC) |
| 制御方式文字記号(AMC・SQC・PMC・RSC=遠方監視制御) | Simbol huruf metode kontrol (AMC, SQC, PMC, RSC = kontrol pengawasan jarak jauh) |
| 遮断器付属記号(X:投入補助・Y:ポンピング防止・W:補助スイッチ) | Simbol perangkat bantu CB (X: bantu penutup, Y: anti-pumping, W: sakelar bantu) |

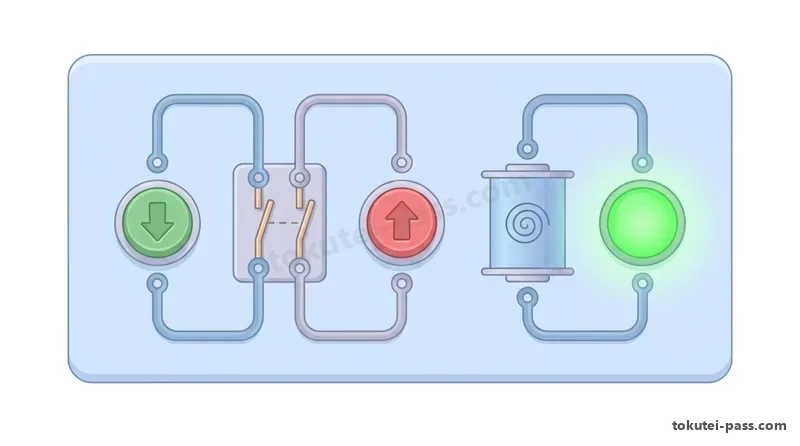

基本シーケンス回路(AND・OR・自己保持回路と停止優先回路)
Rangkaian Sekuens Dasar (AND, OR, Rangkaian Pengunci Diri / Self-Holding, dan Prioritas Berhenti)
シーケンス制御の基本回路において、2つのa接点を「直列」に接続して両方を押したときだけランプやリレーが動作する回路は「AND回路(論理積)」であり、2つのa接点を「並列」に接続してどちらか一方を押せば動作する回路は「OR回路(論理和)」です。
Dalam rangkaian dasar kontrol sekuens, rangkaian yang menghubungkan 2 kontak-a secara "seri" sehingga lampu atau relai bekerja hanya bila keduanya ditekan adalah "rangkaian AND (perkalian logika)", sedangkan menghubungkan 2 kontak-a secara "paralel" sehingga bekerja cukup dengan menekan salah satu adalah "rangkaian OR (penjumlahan logika)".
自動復帰形の始動押しボタンスイッチ BS1(a接点)は、指を離すと開いてしまいます。そこで指を離した後も電磁接触器 MC の動作状態を保ち続けるために組む回路を「自己保持回路(セルフホールド回路)」といいます。
Sakelar tombol tekan start tipe kembali otomatis BS1 (kontak-a) akan membuka kembali begitu jari dilepas. Oleh karena itu, rangkaian yang disusun untuk mempertahankan kondisi kerja kontaktor magnetik MC meskipun jari telah dilepas disebut "rangkaian pengunci diri (self-holding circuit)".
自己保持回路は、始動用押しボタンスイッチ BS1(a接点)と「並列」に、その電磁接触器自身の「補助a接点(MC-a)」を接続して作ります。一度 MC のコイルが励磁されると MC-a が閉じ、BS1 から指を離しても MC-a を通って電流が流れ続けます。
Rangkaian pengunci diri dibuat dengan menghubungkan "kontak bantu-a (MC-a)" milik kontaktor magnetik itu sendiri secara "paralel" dengan tombol tekan start BS1 (kontak-a). Begitu koil MC tereksitasi, MC-a menutup sehingga arus tetap mengalir melalui MC-a walaupun jari dilepas dari BS1.
自己保持を解除して停止させるには、停止用押しボタンスイッチ BS2(b接点)および過負荷保護用サーマルリレーの接点(THR-b)を、自己保持並列部およびコイルと「直列」に接続します。
Untuk melepas penguncian diri dan menghentikan operasi, tombol tekan stop BS2 (kontak-b) serta kontak thermal relay pelindung beban lebih (THR-b) dihubungkan secara "seri" terhadap bagian paralel pengunci diri dan koil.
これにより、万一始動ボタン BS1 と停止ボタン BS2 が同時に押された場合や、過負荷でサーマルリレー THR が動作した場合にも、確実にコイルの電流を断って安全に停止させる「停止優先(切優先)回路」となります。
Dengan demikian, seandainya tombol start BS1 dan tombol stop BS2 ditekan bersamaan, atau saat thermal relay THR bekerja akibat beban lebih, arus koil akan terputus dengan pasti untuk berhenti secara aman, membentuk "rangkaian prioritas berhenti (prioritas putus)".

Poin penting
- 自己保持回路は、始動押しボタンスイッチ(a接点)と「並列」に電磁接触器またはリレー自身の「補助a接点」を接続して構成する
Rangkaian pengunci diri (self-holding) dibentuk dengan menghubungkan "kontak bantu-a" milik kontaktor magnetik atau relai itu sendiri secara "paralel" dengan tombol tekan start (kontak-a) - 停止用押しボタンスイッチ(b接点)とサーマルリレーのb接点は、自己保持回路のコイルと「直列」に接続する
Tombol tekan stop (kontak-b) dan kontak-b thermal relay dihubungkan secara "seri" dengan koil rangkaian pengunci diri - 停止b接点を電源側に直列配置することで、始動と停止を同時に押しても安全側に停止する「切優先(停止優先)回路」となる
Menempatkan kontak-b stop secara seri di sisi sumber membentuk "rangkaian prioritas putus (prioritas berhenti)" yang berhenti dengan aman meskipun tombol start dan stop ditekan bersamaan
| Kosakata | Arti |
|---|---|
| 接点によるAND回路(直列)とOR回路(並列) | Rangkaian AND (seri) dan rangkaian OR (paralel) dengan kontak |
| 自己保持回路(始動a接点に補助a接点を並列接続) | Rangkaian pengunci diri / self-holding (kontak bantu-a paralel dengan kontak-a start) |
| 停止優先回路(切優先:停止b接点を直列接続) | Rangkaian prioritas berhenti (prioritas putus: kontak-b stop dihubungkan seri) |
| サーマルリレー(THR)のb接点による過負荷遮断 | Pemutusan beban lebih melalui kontak-b thermal relay (THR) |
インターロック回路と三相誘導電動機の正逆転主回路(可逆回路)
Rangkaian Interlock dan Rangkaian Utama Putar Maju/Mundur Motor Induksi Tiga Fasa
三相誘導電動機の正転・逆転運転(可逆運転)では、正転用電磁接触器 MCF と逆転用電磁接触器 MCR の2台を用います。もし MCF と MCR が同時に投入されると、主回路の電源相間が直接つながって激しい「電源短絡事故」を起こします。
Pada operasi putar maju dan mundur (operasi bolak-balik / reversible) motor induksi tiga fasa, digunakan 2 buah kontaktor magnetik yaitu kontaktor maju MCF dan kontaktor mundur MCR. Jika MCF dan MCR menutup secara bersamaan, antar fasa sumber di rangkaian utama akan terhubung langsung dan menimbulkan "kecelakaan hubung singkat sumber daya" yang hebat.
そのため、三相の主回路(R・S・T または L1・L2・L3)において、MCF と MCR の接続は「3本のうち1本(例:中央のS相)はそのまま同じ相へつなぎ、残り2本(例:R相とT相)のみを入れ替えて接続」します。
Oleh sebab itu, pada rangkaian utama tiga fasa (R, S, T atau L1, L2, L3), sambungan antara MCF dan MCR dilakukan dengan "menghubungkan langsung 1 dari 3 kabel (misalnya fasa S di tengah) ke fasa yang sama, dan hanya menukar posisi 2 kabel sisanya (misalnya fasa R dan fasa T)".
試験の正逆転主回路図問題では、「3本とも同じ相順のまま接続した図(逆転しない)」や「3本すべての相を順送り(R→S、S→T、T→R)に入れ替えた図(相回転順が変わらないため逆転しない)」や「相間短絡している図」が誤りの選択肢として出題されます。
Dalam soal ujian gambar rangkaian utama putar maju-mundur, gambar yang "menghubungkan ke-3 kabel dengan urutan fasa tetap sama (tidak berbalik arah)", "menggeser urutan ke-3 fasa secara berurutan (R→S, S→T, T→R: urutan putaran fasa tidak berubah sehingga tidak berbalik arah)", atau "terjadi hubung singkat antar fasa" sering dimunculkan sebagai pilihan yang salah.
また制御回路において、一方が動作中は他方が絶対に動作できないように鎖錠する回路を「インターロック回路(同時投入防止回路)」といいます。
Selain itu pada rangkaian kontrol, rangkaian yang mengunci agar selama salah satu bekerja maka pihak lainnya sama sekali tidak dapat bekerja disebut "rangkaian interlock (rangkaian pencegah penutupan bersamaan)".
電気的インターロックでは、「正転コイル MCF と直列に逆転側の補助b接点(MCR-b)を入れ、逆転コイル MCR と直列に正転側の補助b接点(MCF-b)を入れる」ことで互いに相手の投入を阻止し、さらに押しボタンインターロックや機械的インターロックを併用します。
Pada interlock elektrik, "kontak bantu-b sisi mundur (MCR-b) dipasang seri dengan koil maju MCF, dan kontak bantu-b sisi maju (MCF-b) dipasang seri dengan koil mundur MCR" agar saling mencegah penutupan lawan, serta dikombinasikan dengan interlock tombol tekan atau interlock mekanis.
Poin penting
- 三相誘導電動機の正逆転主回路では、正転用と逆転用の電磁接触器の間で「三相3本のうち2本の相のみを入れ替えて」接続する
Pada rangkaian utama putar maju-mundur motor induksi tiga fasa, "hanya 2 dari 3 fasa yang ditukar" di antara kontaktor magnetik maju dan mundur - 3本すべてを順送り(R→S→T→R)に入れ替えても回転磁界の向きは変わらず、電動機は逆転しない
Menggeser ketiga kabel secara berurutan (R→S→T→R) tidak mengubah arah medan magnet putar sehingga motor tidak berbalik arah - 正転・逆転の同時投入による短絡事故を防ぐため、互いのコイルに相手側の「補助b接点」を直列に入れるインターロック回路を組む
Untuk mencegah hubung singkat akibat penutupan maju dan mundur bersamaan, disusun rangkaian interlock dengan memasang "kontak bantu-b" lawan secara seri pada masing-masing koil
| Kosakata | Arti |
|---|---|
| 正逆転主回路(可逆主回路:3本中2本の入替え) | Rangkaian utama putar maju-mundur (rangkaian reversibel: menukar 2 dari 3 kabel) |
| インターロック回路(同時投入防止・鎖錠回路) | Rangkaian interlock (pencegah penutupan bersamaan / rangkaian pengunci) |
| 相手側の補助b接点による電気的インターロック | Interlock elektrik menggunakan kontak bantu-b pihak lawan |
| 押しボタンインターロックと機械的インターロック | Interlock tombol tekan dan interlock mekanis |
タイマ回路(Y-△始動シーケンス)・タイムチャートとPLCラダー図
Rangkaian Timer (Sekuens Pengasutan Y-△), Time Chart, dan Diagram Ladder PLC
タイマ(限時継電器 TLR)を用いた代表的な回路である「スター・デルタ(Y-△)始動回路」では、始動ボタンを押すと主電磁接触器 MCM とスター用 MCY およびタイマ TLR が同時にONとなり、電動機はY結線で減電圧始動します。
Pada "rangkaian pengasutan bintang-delta (Y-△)" yang merupakan rangkaian utama yang menggunakan timer (relai tunda waktu TLR), saat tombol start ditekan maka kontaktor magnetik utama MCM, kontaktor bintang MCY, dan timer TLR menyala (ON) bersamaan, mengasut motor dengan tegangan rendah pada hubungan Y.
タイマの設定時間が経過すると、タイマの限時b接点が開いて MCY をOFFにし、限時a接点が閉じてデルタ用 MCD をONにすることで△結線の通常運転へ切換わります。このとき MCY と MCD の間にも必ずインターロック回路を設けます。
Setelah waktu setelan timer terlampaui, kontak-b tunda waktu timer membuka untuk mematikan (OFF) MCY, dan kontak-a tunda waktu menutup untuk menyalakan (ON) kontaktor delta MCD, beralih ke operasi normal hubungan △. Pada saat itu di antara MCY dan MCD juga wajib dipasang rangkaian interlock.
各機器や接点・表示灯のON/OFF状態を時間経過(横軸)に沿って帯状または折れ線グラフで表した図を「タイムチャート(動作時間図)」といい、複雑な時間差動作の点検や設計に用いられます。
Gambar yang menyajikan status ON/OFF setiap peralatan, kontak, dan lampu indikator sepanjang berjalannya waktu (sumbu mendatar) dalam bentuk pita atau grafik garis patah disebut "time chart (diagram waktu kerja)", digunakan untuk memeriksa dan merancang operasi beda waktu yang rumit.
またPLCのプログラム言語として最も使われる「ラダー図(階段図)」は、展開接続図によく似た記号で左右の母線間に論理を記述します。基本命令には、母線開始のa接点「LD」、b接点「LDI」、直列接続の「AND・ANI」、並列接続の「OR・ORI」、コイル出力の「OUT」があります。
Selain itu, "diagram ladder (diagram tangga)" yang paling banyak digunakan sebagai bahasa pemrograman PLC menuliskan logika di antara rel vertikal kiri dan kanan dengan simbol yang sangat mirip diagram sekuens. Instruksi dasarnya meliputi kontak-a awal baris "LD", kontak-b awal baris "LDI", sambungan seri "AND / ANI", sambungan paralel "OR / ORI", dan output koil "OUT".
PLCの入力端子(例:X1)に外部の非常停止ボタン(物理的なb接点)を接続した場合、平常時は入力 X1 が常時ONとなっているため、ラダー図内では X1 の「a接点」を直列に入れることで、ボタンを押したとき(または断線時)にOFFとなって停止するフェールセーフ回路になります。
Apabila tombol darurat eksternal (kontak-b fisik) dihubungkan ke terminal input PLC (misalnya X1), pada keadaan normal input X1 selalu ON; oleh karena itu di dalam diagram ladder dipasang "kontak-a" X1 secara seri sehingga saat tombol ditekan (atau kabel putus) sinyal menjadi OFF dan menghentikan mesin secara fail-safe.
Poin penting
- Y-△始動シーケンスでは、タイマの限時接点によってスター用電磁接触器(MCY)からデルタ用(MCD)へ自動切換えし、両者間にインターロックを設ける
Dalam sekuens pengasutan Y-△, kontak tunda waktu timer secara otomatis mengalihkan kontaktor magnetik bintang (MCY) ke delta (MCD), dengan interlock di antara keduanya - 機器や接点のON/OFF状態を時間軸に沿って表した図を「タイムチャート」という
Gambar yang menampilkan status ON/OFF peralatan dan kontak sepanjang sumbu waktu disebut "time chart" - PLCのラダー図では、LD(a接点開始)・AND(直列)・OR(並列)・OUT(出力)などの命令でシーケンス制御を記述する
Dalam diagram ladder PLC, kontrol sekuens ditulis menggunakan instruksi seperti LD (mulai dengan kontak-a), AND (seri), OR (paralel), dan OUT (output)
| Kosakata | Arti |
|---|---|
| スター・デルタ(Y-△)始動シーケンス回路 | Rangkaian sekuens pengasutan bintang-delta (Y-△) |
| タイムチャート(動作時間図) | Time chart (diagram waktu kerja) |
| PLCラダー図(LD・AND・OR・OUT命令) | Diagram ladder PLC (instruksi LD, AND, OR, OUT) |
| 外部b接点入力とフェールセーフ設計 | Input kontak-b eksternal dan desain fail-safe |
Gambar, Simbol & Diagram Sekuensial
Latihan soal bab ini di aplikasiReferensi resmi
- 中央職業能力開発協会(JAVADA)「技能検定 電気機器組立て 2級 学科試験基準(製図・電気用図記号・器具番号)」 — https://www.javada.or.jp/jigyou/gino/giken.html
- 日本産業規格「JIS C 0617 電気用図記号」「JIS C 0445 制御器具番号」「JIS B 0001 機械製図」 — https://www.jisc.go.jp/
